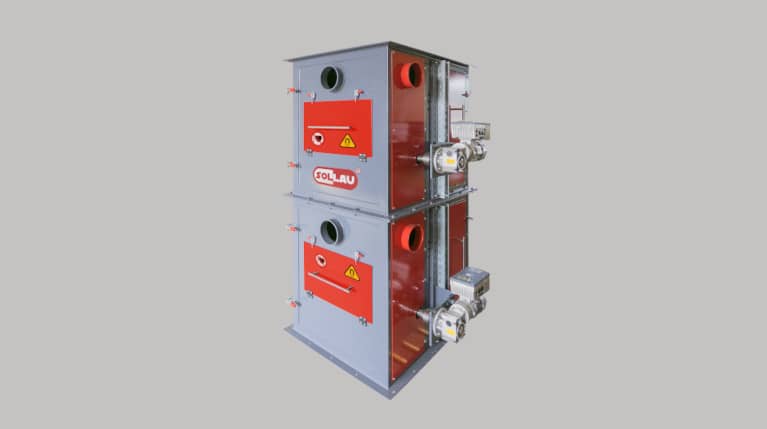

Магнітний роликовий сепаратор VMSV

Магнітний роликовий сепаратор, оснащений надсильними магнітними роликами, використовується для безперервного і автоматичного розподілу дуже малих і слабомагнітних частинок (наприклад, магнітної нержавіючої сталі або деяких видів парамагнітних мінералів).

Конструкція магнітного роликового сепаратора

Цей особливо потужний магнітний сепаратор складається з вібраційного живильника (варіант VMSV) або подавального циліндра (варіант VMSV EKO) і декількох пар магнітних роликів, розташованих один над одним. У кожній парі один ролик завжди є ведучим і магнітним, а другий - веденим і немагнітним (варіант VMSV дозволяє регулювати швидкість обертання ролика відповідно до характеристик очищуваного матеріалу і потреб виробництва). Ролики в кожній парі з'єднані дуже тонкою, але надзвичайно зносостійкою конвеєрною стрічкою з кевлара або стеклотефлону (на вимогу доступний антиадгезійний варіант стрічки).

Як працює магнітний роликовий сепаратор?

Після розпушення матеріалу за допомогою вібраційного живильника або роликового живильника, продукт падає на конвеєрну стрічку сепаратора; при цьому феромагнітні складові захоплюються магнітним полем валу і виносяться за межі його осі до приймача магнітного продукту. Під впливом сили тяжіння очищений матеріал (немагнітний продукт) падає на розміщену під ним стрічку наступного конвеєра, де процес сепарації повторюється (кутове і осьове положення шибера, тобто розподільника потоку магнітного і немагнітного матеріалу, можна регулювати, що дозволяє також регулювати вміст корисного компонента в продуктах сепарації). Максимальний рівень магнітного поля магнітного ролика досягає 10 мм у висоту, тому рекомендується не перевищувати 5 мм висоти шару матеріалу, що транспортується на конвеєрному полотні (для досягнення максимальної ефективності ми радимо не перевищувати позначку 2 мм).

Невід'ємною складовою магнітного сепаратора VMSV є вбудований завантажувальний бункер з вібраційним живильником, розмір якого відповідає ширині полотна конвеєра. Завдяки наявності регулятора вібрації (VMSV) або оборотів подавального валу (варіант VMSV EKO) можна встановити оптимальне дозування матеріалу, що потрапляє на полотно конвеєра. Магнітний роликовий сепаратор також оснащений інтелектуальними датчиками, що гарантують безпеку і безперервність виробничого процесу. При раптовому відкритті будь-якого інспекційного отвору під час роботи обладнання — відбувається його негайне відключення. Датчик рівня заповнення, в свою чергу, стежить за дотриманням безпечного рівня матеріалу в сепараторі, щоб виключити його засмічення зловленими домішками у випадку блокування або переповнення воронки для феромагнітних частинок.

Багатоступеневий магнітний ролик VMSV оснащений пристроєм, що дозволяє легко регулювати натяг полотна конвеєра. Крім того, у випадку VMSV кожен двигун ведучого ролика оснащений перетворювачем швидкості, що дозволяє, при потребі, регулювати рух кожного окремого конвеєрного полотна.

Модельний ряд

VMSV

ДЕТАЛЬ

Виріб	Вхідний / вихідний розмір (мм)	Картка даних (EN)
VMSV 1/500	1140 x 890	відобразити PDF
VMMV 1/1000	1140 x 1390	відобразити PDF
VMSV 4/500	800 x 600	відобразити PDF
VMSV 4/1000	1300 x 900	відобразити PDF

VMSV-EKO

ДЕТАЛЬ

Виріб	Вхідний / вихідний розмір (мм)	Картка даних (EN)
VMSV EKO 500 N	500 x 400	відобразити PDF
VMSV EKO 1000 N	1000 x 900	відобразити PDF
VMSV EKO 1500 N	1500 x 1400	відобразити PDF
