Магнітний барабан MB
Магнітний барабан використовується для безперервного і автоматичного вилучення феромагнітних частинок із сипких матеріалів. Система постійних магнітів спрощує вилучення магнітних металевих частинок і нівелює необхідність переривання виробничого циклу, одночасно захищаючи інше механічне обладнання, розташоване за нею на конвейєрі (наприклад, преси, дробарки, млини, розривні пристрої), від пошкоджень.
Конструкція магнітного барабана
Серцем магнітного барабана є комплект магнітних стрижнів у формі півмісяця, навколо яких обертається зовнішня частина барабану з металевими планками із нержавіючої сталі. Металеві магнітні домішки підхоплюються поверхнею та відпадають вже за віссю барабану у підготовлену колекторну ємність, де магнітне поле (завдяки магнітному стрижню барабану в формі півмісяця) припиняє свою дію.
Установка магнітного барабана

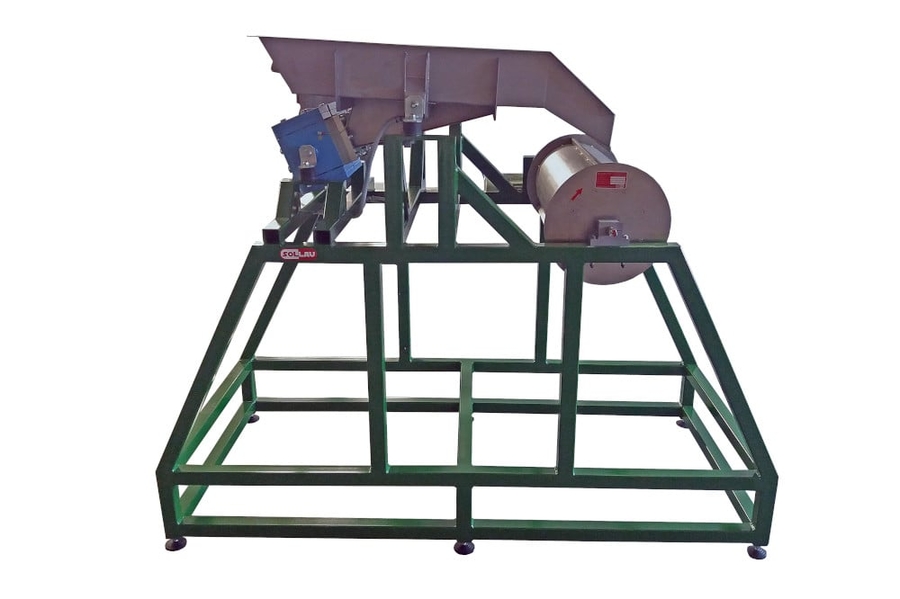

Магнітний барабан можна розмістити під стрічковим конвеєром або завантажувальним бункером. На відміну від магнітного ролика, магнітний барабан не є складовою частиною стрічкового конвеєра, але його можна також вмонтувати в корпусну конструкцію, нижня частина якої утворена двома розвантажувальними ємностями. Так, неметалевий матеріал висипається в першу ємність, а металеві домішки на поверхні барабана виносяться за його вісь, де розмагнічуються та потрапляють до другої ємності.
Використання магнітного барабана є різнобічним. За допомогою нього можна захоплювати як дрібні, так і великі шматки магнітного металевого матеріалу (розмір барабана і тип використовуваних магнітів залежать від вимог і потреб конкретного клієнта). При використанні постійних феритових магнітів гарантується практично необмежений за часом термін експлуатації, але якщо потрібна велика сила магнітів, рекомендуємо забезпечити стрижень барабана надзвичайно потужними неодимовими магнітами (NdFeB). Зокрема, за необхідності відокремлення дрібних металевих частинок від порошкових або важкопроникаючих матеріалів.

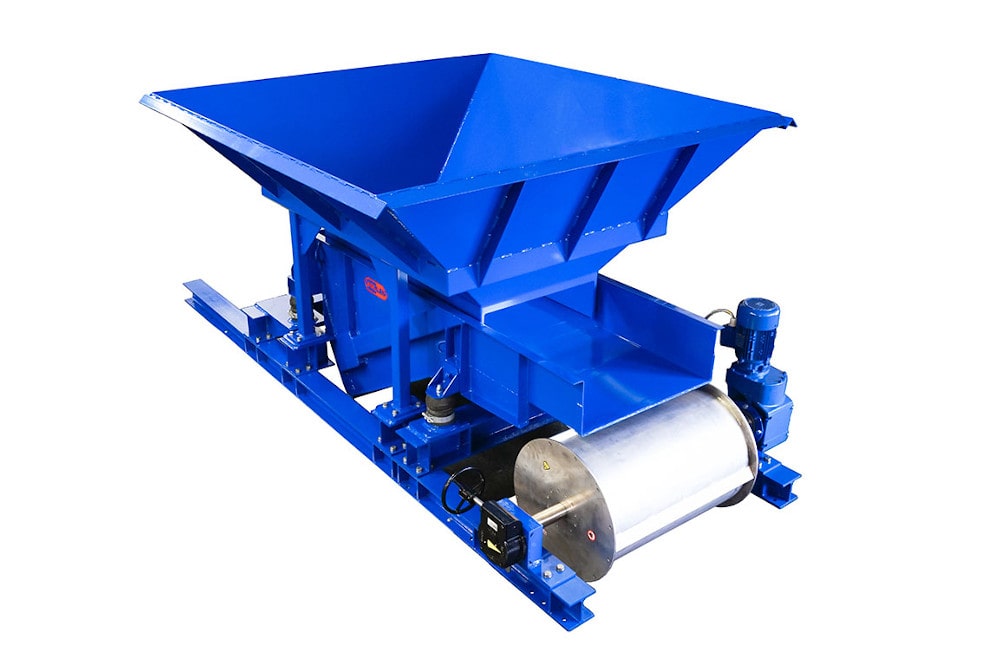

Магнітний барабан ми поставляємо як окремо, так і вбудованим в корпусну конструкцію. На вимогу, корпусну конструкцію можна забезпечити фланцем для приєднання до наявної у клієнта системи відсмоктування (з метою відсмоктування окремих домішок).
MB 154
Феритовий варіант
| Виріб | Максимальна потужність (м3/г) | Робоча ширина (мм) | Тип магніту | Картка даних (EN) |
|---|---|---|---|---|
| MB 154 F 200 | 15 | 150 | Ferit | zobrazit PDF |
| MB 154 F 300 | 20 | 250 | Ferit | zobrazit PDF |
| MB 154 F 400 | 25 | 350 | Ferit | zobrazit PDF |
| MB 154 F 500 | 30 | 450 | Ferit | zobrazit PDF |
| MB 154 F 600 | 35 | 550 | Ferit | zobrazit PDF |
| MB 154 F 700 | 40 | 650 | Ferit | zobrazit PDF |
| MB 154 F 800 | 45 | 750 | Ferit | zobrazit PDF |
| MB 154 F 900 | 50 | 850 | Ferit | zobrazit PDF |
| MB 154 F 1000 | 60 | 950 | Ferit | zobrazit PDF |
Neodymová verze
| Виріб | Максимальна потужність (м3/г) | Робоча ширина (мм) | Тип магніту | Картка даних (EN) |
|---|---|---|---|---|
| MB 154 N 200 | 15 | 150 | Neodym | zobrazit PDF |
| MB 154 N 300 | 20 | 250 | Neodym | zobrazit PDF |
| MB 154 N 400 | 25 | 350 | Neodym | zobrazit PDF |
| MB 154 N 500 | 30 | 450 | Neodym | zobrazit PDF |
| MB 154 N 600 | 35 | 550 | Neodym | zobrazit PDF |
| MB 154 N 700 | 40 | 650 | Neodym | zobrazit PDF |
| MB 154 N 800 | 45 | 750 | Neodym | zobrazit PDF |
| MB 154 N 900 | 50 | 850 | Neodym | zobrazit PDF |
| MB 154 N 1000 | 60 | 950 | Neodym | zobrazit PDF |
MB 204
Feritová verze
| Виріб | Максимальна потужність (м3/г) | Робоча ширина (мм) | Тип магніту | Картка даних (EN) | MB 204 F 200 | 20 | 150 | Ferit | zobrazit PDF |
|---|---|---|---|---|
| MB 204 F 300 | 25 | 250 | Ferit | zobrazit PDF |
| MB 204 F 400 | 30 | 350 | Ferit | zobrazit PDF |
| MB 204 F 500 | 35 | 450 | Ferit | zobrazit PDF |
| MB 204 F 600 | 40 | 550 | Ferit | zobrazit PDF |
| MB 204 F 700 | 45 | 650 | Ferit | zobrazit PDF |
| MB 204 F 800 | 50 | 750 | Ferit | zobrazit PDF |
| MB 204 F 900 | 60 | 850 | Ferit | zobrazit PDF |
| MB 204 F 1000 | 75 | 950 | Ferit | zobrazit PDF |
Неодимовий варіант
| Виріб | Максимальна потужність (м3/г) | Робоча ширина (мм) | Тип магніту | Картка даних (EN) |
|---|---|---|---|---|
| MB 204 N 200 | 20 | 150 | Neodym | zobrazit PDF |
| MB 204 N 300 | 25 | 250 | Neodym | zobrazit PDF |
| MB 204 N 400 | 30 | 350 | Neodym | zobrazit PDF |
| MB 204 N 500 | 35 | 450 | Neodym | zobrazit PDF |
| MB 204 N 600 | 40 | 550 | Neodym | zobrazit PDF |
| MB 204 N 700 | 45 | 650 | Neodym | zobrazit PDF |
| MB 204 N 800 | 50 | 750 | Neodym | zobrazit PDF |
| MB 204 N 900 | 60 | 850 | Neodym | zobrazit PDF |
| MB 204 N 1000 | 75 | 950 | Neodym | zobrazit PDF |
MB 304
Феритовий варіант
| Виріб | Максимальна потужність (м3/г) | Робоча ширина (мм) | Тип магніту | Картка даних (EN) |
|---|---|---|---|---|
| MB 304 F 200 | 15 | 150 | Ferit | zobrazit PDF |
| MB 304 F 300 | 25 | 250 | Ferit | zobrazit PDF |
| MB 304 F 400 | 35 | 350 | Ferit | zobrazit PDF |
| MB 304 F 500 | 45 | 450 | Ferit | zobrazit PDF |
| MB 304 F 600 | 55 | 550 | Ferit | zobrazit PDF |
| MB 304 F 700 | 65 | 650 | Ferit | zobrazit PDF |
| MB 304 F 800 | 75 | 750 | Ferit | zobrazit PDF |
| MB 304 F 900 | 85 | 850 | Ferit | zobrazit PDF |
| MB 304 F 1000 | 95 | 950 | Ferit | zobrazit PDF |
Неодимовий варіант
| Виріб | Максимальна потужність (м3/г) | Робоча ширина (мм) | Тип магніту | Картка даних (EN) |
|---|---|---|---|---|
| MB 304 N 200 | 15 | 150 | Neodym | zobrazit PDF |
| MB 304 N 300 | 25 | 250 | Neodym | zobrazit PDF |
| MB 304 N 400 | 35 | 350 | Neodym | zobrazit PDF |
| MB 304 N 500 | 45 | 450 | Neodym | zobrazit PDF |
| MB 304 N 600 | 55 | 550 | Neodym | zobrazit PDF |
| MB 304 N 700 | 65 | 650 | Neodym | zobrazit PDF |
| MB 304 N 800 | 75 | 750 | Neodym | zobrazit PDF |
| MB 304 N 900 | 85 | 850 | Neodym | zobrazit PDF |
| MB 304 N 1000 | 95 | 950 | Neodym | zobrazit PDF |
MB 406
Feritová verze
| Виріб | Максимальна потужність (м3/г) | Робоча ширина (мм) | Тип магніту | Картка даних (EN) |
|---|---|---|---|---|
| MB 406 F 200 | 25 | 150 | Ferit | zobrazit PDF |
| MB 406 F 300 | 35 | 250 | Ferit | zobrazit PDF |
| MB 406 F 400 | 45 | 350 | Ferit | zobrazit PDF |
| MB 406 F 500 | 55 | 450 | Ferit | zobrazit PDF |
| MB 406 F 600 | 65 | 550 | Ferit | zobrazit PDF |
| MB 406 F 700 | 75 | 650 | Ferit | zobrazit PDF |
| MB 406 F 800 | 90 | 750 | Ferit | zobrazit PDF |
| MB 406 F 900 | 120 | 850 | Ferit | zobrazit PDF |
| MB 406 F 1000 | 140 | 950 | Ferit | zobrazit PDF |
Неодимовий варіант
| Виріб | Максимальна потужність (м3/г) | Робоча ширина (мм) | Тип магніту | Картка даних (EN) |
|---|---|---|---|---|
| MB 406 N 200 | 25 | 150 | Neodym | zobrazit PDF |
| MB 406 N 300 | 35 | 250 | Neodym | zobrazit PDF |
| MB 406 N 400 | 45 | 350 | Neodym | zobrazit PDF |
| MB 406 N 500 | 55 | 450 | Neodym | zobrazit PDF |
| MB 406 N 600 | 65 | 550 | Neodym | zobrazit PDF |
| MB 406 N 700 | 75 | 650 | Neodym | zobrazit PDF |
| MB 406 N 800 | 90 | 750 | Neodym | zobrazit PDF |
| MB 406 N 900 | 120 | 850 | Neodym | zobrazit PDF |
| MB 406 N 1000 | 140 | 950 | Neodym | zobrazit PDF |
MB 506
Феритовий варіант
| Виріб | Максимальна потужність (м3/г) | Робоча ширина (мм) | Тип магніту | Картка даних (EN) |
|---|---|---|---|---|
| MB 506 F 200 | 30 | 150 | Ferit | zobrazit PDF |
| MB 506 F 300 | 45 | 250 | Ferit | zobrazit PDF |
| MB 506 F 400 | 55 | 350 | Ferit | zobrazit PDF |
| MB 506 F 500 | 70 | 450 | Ferit | zobrazit PDF |
| MB 506 F 600 | 85 | 550 | Ferit | zobrazit PDF |
| MB 506 F 700 | 105 | 650 | Ferit | zobrazit PDF |
| MB 506 F 800 | 125 | 750 | Ferit | zobrazit PDF |
| MB 506 F 900 | 145 | 850 | Ferit | zobrazit PDF |
| MB 506 F 1000 | 180 | 950 | Ferit | zobrazit PDF |
Неодимовий варіант
| Виріб | Максимальна потужність (м3/г) | Робоча ширина (мм) | Тип магніту | Картка даних (EN) |
|---|---|---|---|---|
| MB 506 N 200 | 30 | 150 | Neodym | zobrazit PDF |
| MB 506 N 300 | 45 | 250 | Neodym | zobrazit PDF |
| MB 506 N 400 | 55 | 350 | Neodym | zobrazit PDF |
| MB 506 N 500 | 70 | 450 | Neodym | zobrazit PDF |
| MB 506 N 600 | 85 | 550 | Neodym | zobrazit PDF |
| MB 506 N 700 | 105 | 650 | Neodym | zobrazit PDF |
| MB 506 N 800 | 125 | 750 | Neodym | zobrazit PDF |
| MB 506 N 900 | 145 | 850 | Neodym | zobrazit PDF |
| MB 506 N 1000 | 180 | 950 | Neodym | zobrazit PDF |
MB 609
Феритовий варіант
| Виріб | Максимальна потужність (м3/г) | Робоча ширина (мм) | Тип магніту | Картка даних (EN) |
|---|---|---|---|---|
| MB 609 F 300 | 55 | 250 | Ferit | zobrazit PDF |
| MB 609 F 400 | 70 | 350 | Ferit | zobrazit PDF |
| MB 609 F 500 | 85 | 450 | Ferit | zobrazit PDF |
| MB 609 F 600 | 100 | 550 | Ferit | zobrazit PDF |
| MB 609 F 700 | 150 | 650 | Ferit | zobrazit PDF |
| MB 609 F 800 | 190 | 750 | Ferit | zobrazit PDF |
| MB 609 F 900 | 205 | 850 | Ferit | zobrazit PDF |
| MB 609 F 1000 | 220 | 950 | Ferit | zobrazit PDF |
Неодимовий варіант
| Виріб | Максимальна потужність (м3/г) | Робоча ширина (мм) | Тип магніту | Картка даних (EN) |
|---|---|---|---|---|
| MB 609 N 300 | 55 | 250 | Neodym | zobrazit PDF |
| MB 609 N 400 | 70 | 350 | Neodym | zobrazit PDF |
| MB 609 N 500 | 85 | 450 | Neodym | zobrazit PDF |
| MB 609 N 600 | 100 | 550 | Neodym | zobrazit PDF |
| MB 609 N 700 | 150 | 650 | Neodym | zobrazit PDF |
| MB 609 N 800 | 190 | 750 | Neodym | zobrazit PDF |
| MB 609 N 900 | 205 | 850 | Neodym | zobrazit PDF |
| MB 609 N 1000 | 220 | 950 | Neodym | zobrazit PDF |
У яких галузях промисловості може бути використаний магнітний сепаратор?
Переробка та повторна переробка відходів
Машинобудівна та ливарна промисловість
Паперова промисловість
Виробництво та переробка тютюну
Керамічна та скляна промисловість
Гірничодобувна промисловість, каменоломні
Цементні заводи та заводи-виробники вапна
Хімічна промисловість, фарбувальні матеріали
Автомобільна промисловість
Пластмасова та гумова промисловість
Теплові електростанції
Деревообробна промисловість
